1、需要使用的設備：

光電探測器、示波器、功率計、光斑分析儀等

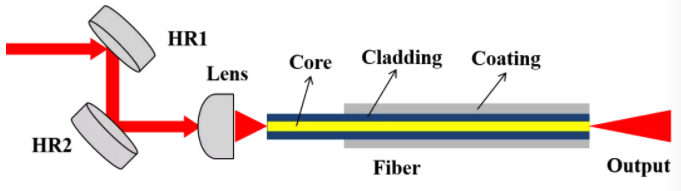

2、調節光路：

3、調節過程：

搭建上述光路，注意：激光經HR1和HR2后，確保激光平行且準直傳輸；固定Lens或光纖芯徑，使光纖芯徑或Lens可三維調節，即可以按照XYZ三維坐標系平移；Lens可選球透鏡、非球面透鏡、顯微物鏡等；

將光電探測器放置在光纖輸出端，用示波器直流檢測(高阻匹配)；

將Lens與光纖端面盡量靠近并居中對齊，首先增大Lens與光纖端面的間距，同時調節垂直于激光傳輸方向的兩個維度，使示波器信號值最大；再繼續增大Lens與光纖端面間距，同時繼續調節垂直于激光傳輸方向的兩個維度，觀察示波器信號，確保每調節一次，都能將示波器信號值增大；

當示波器信號值增大到光電探測器的最大電壓供給(5V或12V)后，更換功率計監控輸出光，按照步驟3繼續調節，直至輸出功率最大；

使用光斑分析儀檢查輸出光光束質量，避免光斑有畸形情況。

注意：

此方法不需調節偏轉，因此要保證Lens和光纖端面盡量垂直激光光路；

小芯徑(如光子晶體光纖等)的光纖調節困難，每次調節量不宜過大；

耦合效率與透鏡的焦距、光纖的芯徑和NA值有關，尤其是NA值較小的光纖、耦合難度較大；

若光纖為雙包層光纖，請?jiān)谳敵龆擞煤线m的小孔光闌阻擋包層光，避免其傳輸?shù)焦怆娞綔y(cè)器或功率計上干擾調節過程。
