一、測試框圖

如圖 1-3 為本測試報告的測試框圖。

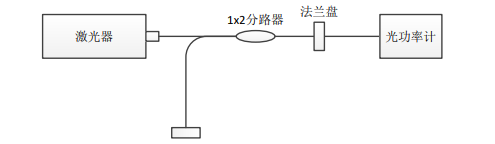

圖1. 直接測試激光器經過分路器后光功率

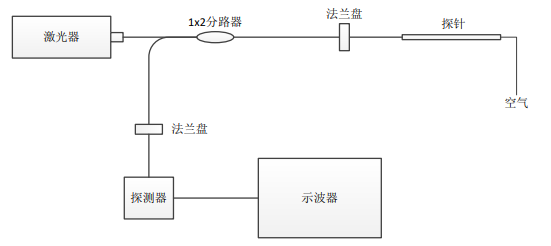

圖2. 探測器測試空氣中返回信號

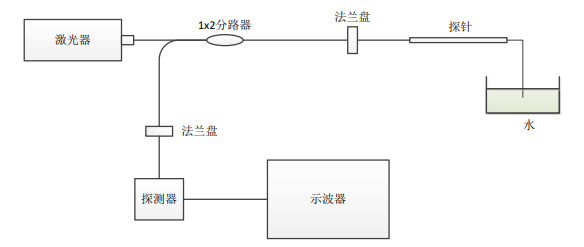

圖3. 探測器測試水中返回信號

二、探針返回光功率測試

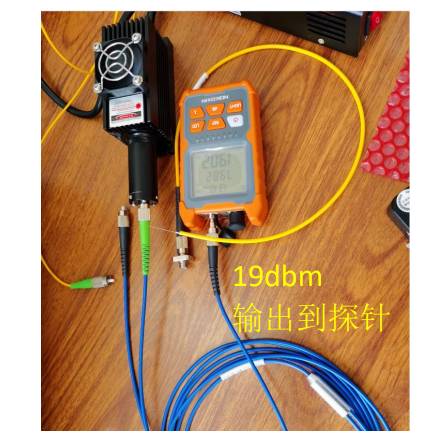

圖4. 直接測試激光器輸出到探針光功率

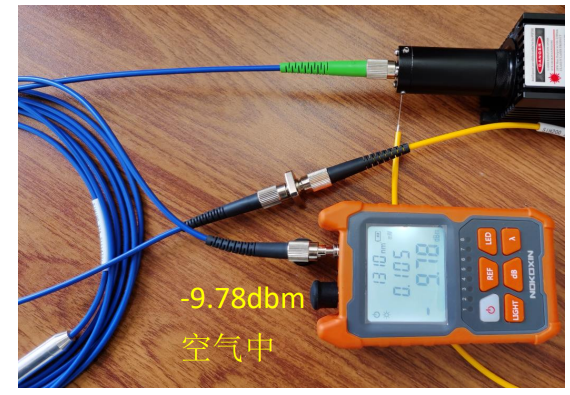

圖5. 連接探針后探測端返回功率（空氣中）

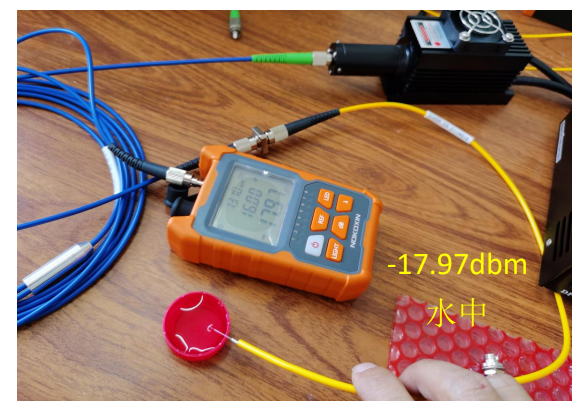

圖6. 連接探針后探測端返回功率（水中）

總結：

1、 激光器經 1x2 分路器后到達探針的光功率為 19dbm，但返回到探測器的光功率只有 -9.78dbm（空氣中）與-17.97dbm（水中），說明絕大部分光經過探針后直接透射出 去，反射回的光功率非常小。

2、 空氣中返回的光功率與水中返回的光功率只有約 8db 的動態，區分度不高。

3、 初步判斷削平的探針反射效果不好，若采用 45°或 60°探針在空氣中形成全反射， 探測到的光功率應該會更高，水中和空氣中的區分度更明顯。

三、500M 探測器響應測試

圖7. 測試前探測端返回功率（空氣中）

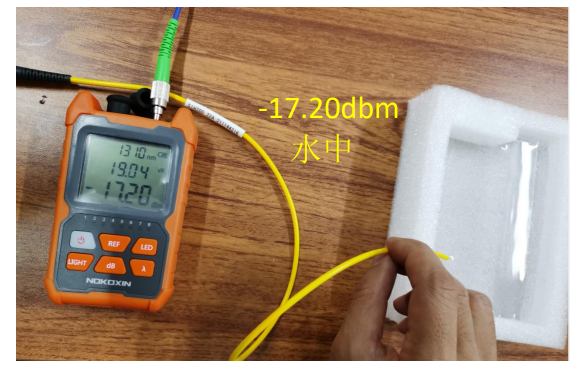

圖8. 測試前探測端返回功率（水中）

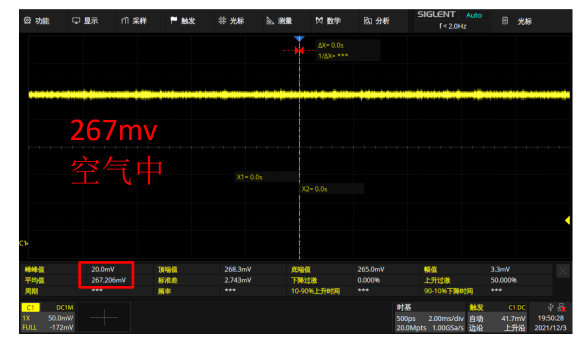

圖9. 500M 探測器測試結果（空氣中）

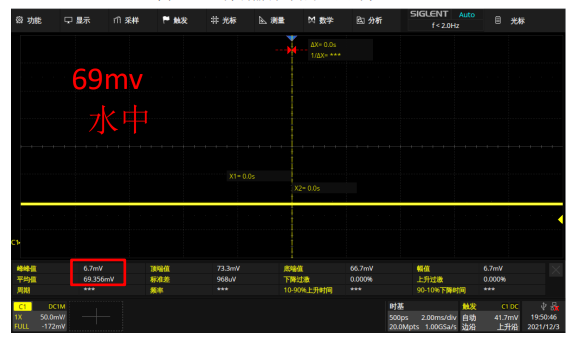

圖10. 500M 探測器測試結果（水中

總結：

采用 500M 探測器探測到的返回光功率分別為 267mv（空氣中）和 69mv，根據探 測器的增益換算后與光功率計測試到的光功率-4.97dbm（空氣中）和-17.20dbm 一致， 由于 500M 探測器的增益較低，水中與空氣中的返回探測值只有約 200mv。

四、200M 探測器響應測試

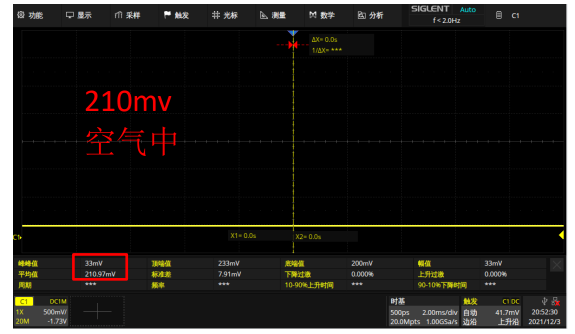

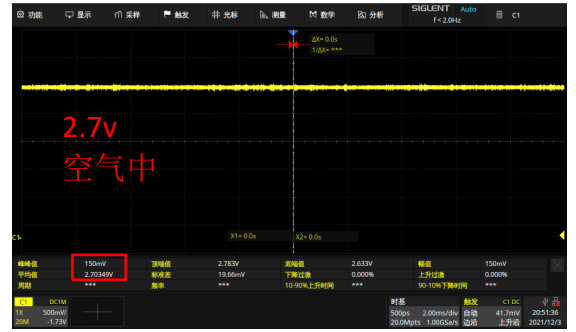

圖11. 200M 探測器測試結果（空氣中）

圖12. 200M 探測器測試結果（水中）

總結：

采用 200M 探測器探測到的返回光功率分別為 2.7v（空氣中）和 210mv，根據探 測器的增益換算后與光功率計測試到的光功率-4.97dbm（空氣中）和-17.20dbm 一致， 由于 200M 探測器的增益較高，水中與空氣中的返回探測值達到約 2.5v，電壓區分度較 高。

五、示波器設置問題

根據之前反饋的結果：探測器未接光的基準輸出為 600mv 左右，基本判斷為示波器設 置問題，返回的探測經我們測試后未接光的基準輸出為 60mv 左右，與客戶測試結果剛好相 差 10 倍，差異原因在于我們示波器設置采用 X1 衰減比例，客戶示波器設置采用 X10 衰減 比例。

注：為避免類似設置問題，后續測試建議示波器均采用高阻（1MΩ）輸入，信號衰減 設置為 x1
