光電探測器的主要功能是把光信號轉成電信號。我們通常用光功率大小來衡量進入探測器的光信號強弱，輸出的電信號為電壓值。

我們常遇到的光有連續光跟脈沖光，連續光即光功率大小沒有變化，一直連續不斷的。連續光經過我們的光電探測器轉換后，轉換出來的電壓值也是一個穩定的電壓值。而脈沖光表現為光的通斷，這樣的光經過光電探測器轉換后，輸出的結果對應為 高電平跟低電平。

由于輸入的光是連續不斷的輸入，我們的光電探測器也是實時的把光信號轉成電信號。 如果我們把輸出的電壓值隨時間記錄下來，橫坐標表示時間，縱坐標為電壓至。即可獲得一個時域波形信號。對該波形信號進行簡單分析我們可以獲得信號的帶寬值。

1、假設波形圖是一個正弦波，那么我們可以認為正弦波得最大頻率即使信號得帶寬。
2、如果波形圖是一個方波，那么我們可以通過最大頻率*4至5倍計算出信號的大概帶寬。
3、或者您知道您的信號的上升時間，通過0.35/上升時間，可以估算出帶寬大小。

我們的光電探測器規格書中都會列出帶寬的參數，該帶寬的參數表示探測器所具備的探測器能力，例如帶寬為DC~100M，表示該探測器可以探測DC 到100M的信號。所以您的實際信號需要在 DC~100M這個范圍之內才能完整探測到。

因此我們?cè)谶x擇探測器的時候，需要先評估出自己的光信號帶寬大小；然后查看光電探測器的規格說明書，找到帶寬參數。

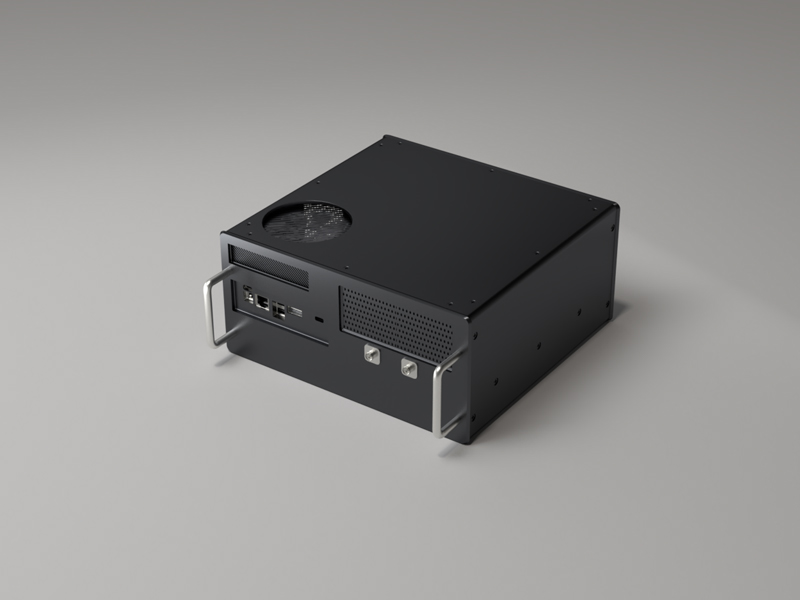

我們需要確保實際的光信號在探測器的探測帶寬范圍內。當我們選好了探測器，也評估出了我們應用的信號帶寬。那么我們應該如何選擇采集卡呢？

采集卡采樣率的選擇得根據我們得實際信號帶寬選擇，而不是以探測器的帶寬能力來選擇。

根據采樣定理：是需要2倍的實際電壓信號的頻率，但是2倍無法很好還原出我們的信號曲線，所以我們?yōu)榱烁鎸?shí)的還原出信號的曲線，采集卡的采樣率最好是采樣信號頻率的5-8倍。也就是如果您的信號是5M，建議用25M以上采樣率的采集卡。

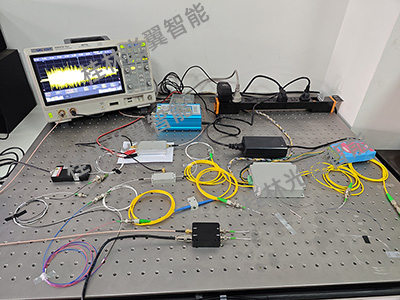

下面通過一個例子，來具體說明；該實驗裝置有一個高速旋轉的風扇，在風扇上有一個小孔。然后我們用激光器把光照到風扇上，當風扇上的小孔跟激光束成一直線時，光則會透過小孔照射到風扇后面的光電探測器上。然后光電探測器把光信號實時轉換成電信號，接到示波器上，可以看到探測器輸出的電壓值波形。

那么在該實驗裝置中怎么確定帶寬呢？在該裝置中，激光器發射的光束位置是固定的，風扇旋轉一圈，當激光照射到小孔上時，后面的探測器才能收到光的輸入。如果探測器沒有收到光，輸出的電壓值為“零”，當收到光后，輸出的電壓值為一個 大于零的值，假設2V。

風扇轉一圈需要的時間t1，在示波器的信號圖上即為2個波峰之間的時間間隔，我們也把這個間隔時間稱作信號的周期/重頻。然后看單個波峰，從“零”上升到峰值所需要的時間t2，我們稱作上升時間。通過之前的計算方式帶寬=0.35除以上升時間 就可以計算出來我們的信號的帶寬值。t3即為光過孔的持續時間，也就是脈沖寬度。
