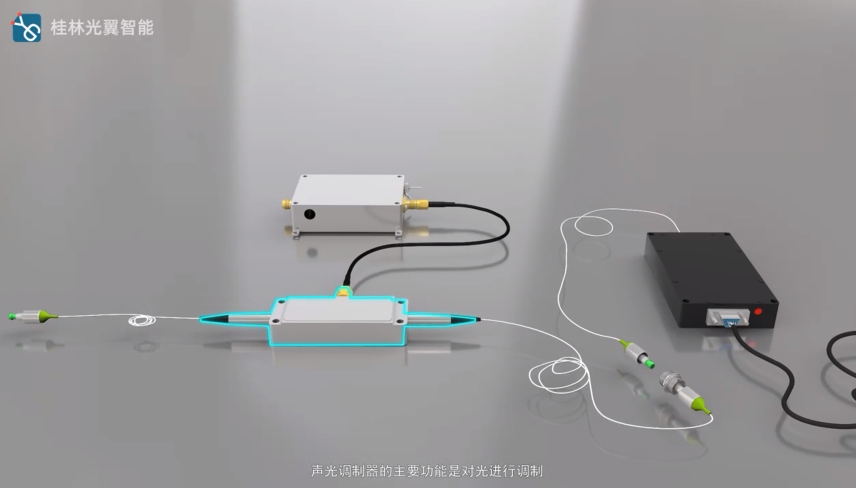

聲光調制器是由調制器本身和驅動2部分組成。

在使用時，輸入光接入調制器的一端，然后另外一端即為輸出端。由于我們的聲光調制器是不區分輸入輸出方向的，所以您不需要擔心接錯方向。

然后聲光調制器的中間的射頻接口通過射頻線連接至驅動器的“功率輸出”端。驅動器上還有一個“調制”的SMA輸入接口，該接口用于接收外部輸入的TTL調制信號。

聲光調制器驅動的工作電壓為：+24VDC@320mA，在接入電源的時候需要注意，這是電源接口示意圖，其中中間接線柱為正極，旁邊的接線柱為負極，請勿接反。

全部接好線之后，您可以通過信號發生器給“調制”輸入端輸入TTL信號，高電平為5V，低電平為0伏。如果供電跟接線正確，那么就可以調制出對應信號的脈沖光。

如果您想驗證您輸出的光是否脈沖光，您可以通過使用一個“偏壓光電探測器”，比如說DET30A-2G把聲光調制器的輸入端接入探測器，然后把探測器的輸出接入示波器上查看輸出信號是否脈沖光。

聲光調制器通過TTL信號能調制出脈沖光，那么是否可以輸入正弦波信號？輸讓AOM調制出正弦信號的光么？
