在氣象監測的激光雷達產品中，1064nm這個波長是我們經常使用的波長。

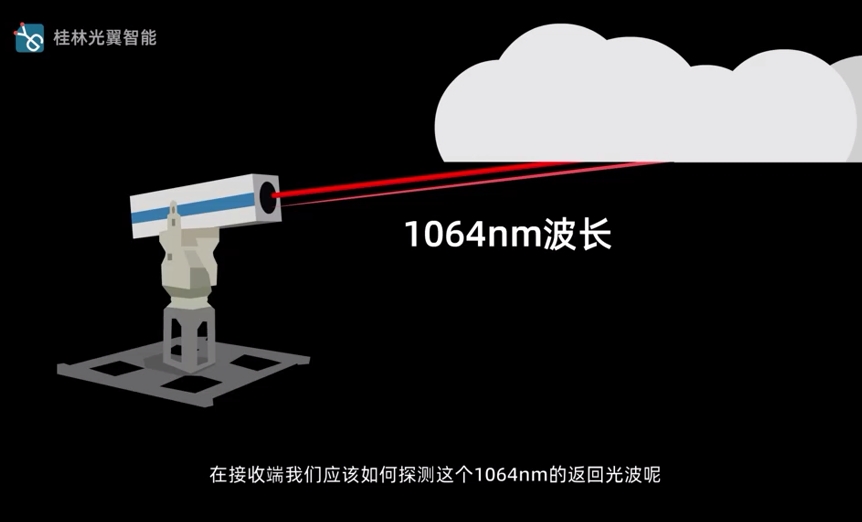

激光器通過發射裝置，把1064nm的激光發射到空中，遇到云層或顆粒物后再反射返回，在接收端我們應該如何探測這個1064nm的返回光波呢？

激光發射至空中再返回來，由于距離很遠，所以光的光功率也會衰減變小，同時返回的光斑會變大，為了接收大光斑并增大光功率，我們需要采用大口徑的透鏡進行收光并聚焦。

用大透鏡聚焦之后的光再通過復雜的光學系統結構直接耦合到光電探測器上進行探測。也可以先耦合到一個多模的光纖中，然后再通過光纖接頭耦合至我們的光電探測器上。

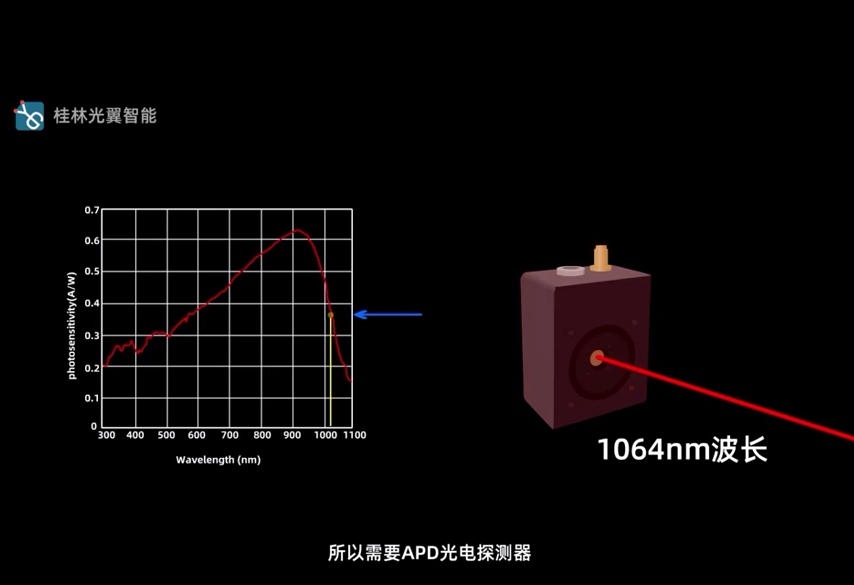

在光學結構準備就緒后，如何選擇光電探測器？這個應用需要對1064nm的光具有高響應度，由于光非常微弱，所以需要APD光電探測器。我們針對該應用專門定制了一款1064增強的雪崩光電探測器，APD1064A系列光電探測器。

該系列的光電探測器，采用一顆800um大面積TO封裝的硅APD光電二極管，由于光敏面積相對較大，所以非常的方便空間光直接對準，耦合至光敏面上。

如果您前端的光學系統是耦合至多模的光纖中，您可以通過FC法蘭座子直接接入該光電探測器，因?yàn)樵谠摴怆娞綔y器前面，我們預留了4個螺紋小孔，可以直接把一個FC法蘭座用小螺釘固定。

這款探測器采用硅材料的APD光電二極管，在1064nm處進行了增強，依然擁有0.36V/Ｗ的響應度。使得對1064nm的光反應及其靈敏。

該系列探測器擁有3個可選帶寬，分別是10M，50M和200M，低帶寬通常擁有更高的增益，同樣光功率條件下，能輸出更大的幅值，所以建議您選擇跟您的實際應用的帶寬更接近的型號。

在探測器的外部電源接口上，我們采用XS-3的航空插頭，使得電源接口更牢固。輸出信號通過SMA接口輸出，可非常方便的通過SMA射頻線連接至采集卡。

該系列探測器經過嚴苛的測試，在-20~60°的溫度下，依然能夠獲得很好的輸出效果，能夠更好的適應外部環境。
