[教程]分布式光纖DVS/DAS系統如何接線
2023年04月24日 02:52
輔件準備：
| 名稱 | 描述 | 數量 | 購買連接 |
|---|---|---|---|

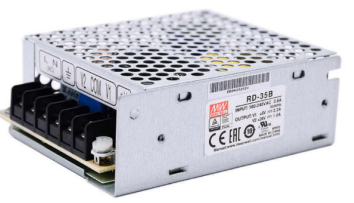

| 電源模塊 | 能提供24V、5V輸出的電源模塊 | 1個 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |
| FC法蘭 | FC連接頭，一頭用于連接模塊的光纖，一頭用于連接傳感光纖。 | 1個 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |

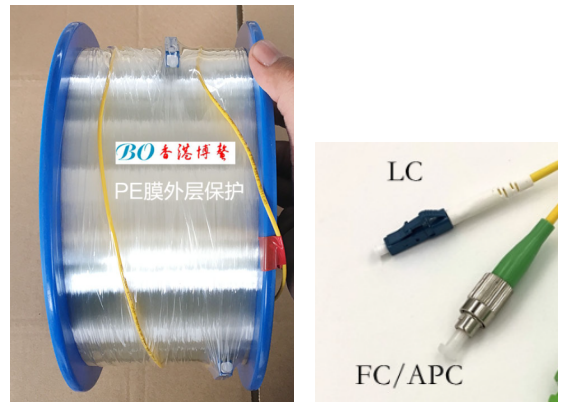

| 測試光纖（或光纜） | 單模光纖G652，讓商家?guī)腿劢雍靡粋€FC/APC的接頭 | 1根 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |

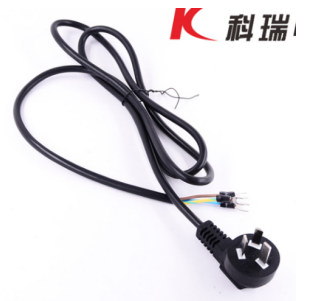

| 電源接線端子 | 給電源模塊供電 | 1根 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |
| 電線 | 給DVS/DAS一體化模塊供電 | 2根 | 實驗室找2根電線吧。 |
| 功率計 | 用于調試，排查異常（沒有就買一個） | 1個 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |

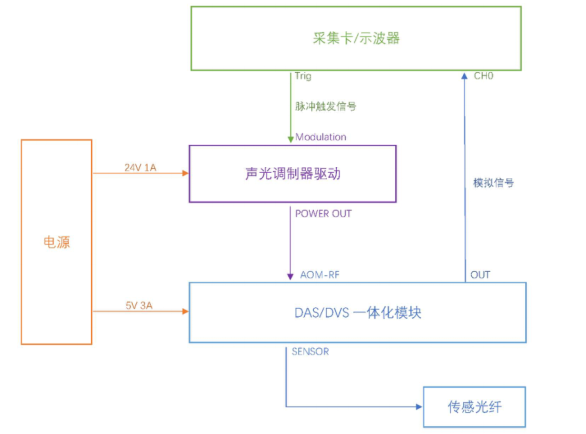

接線圖：

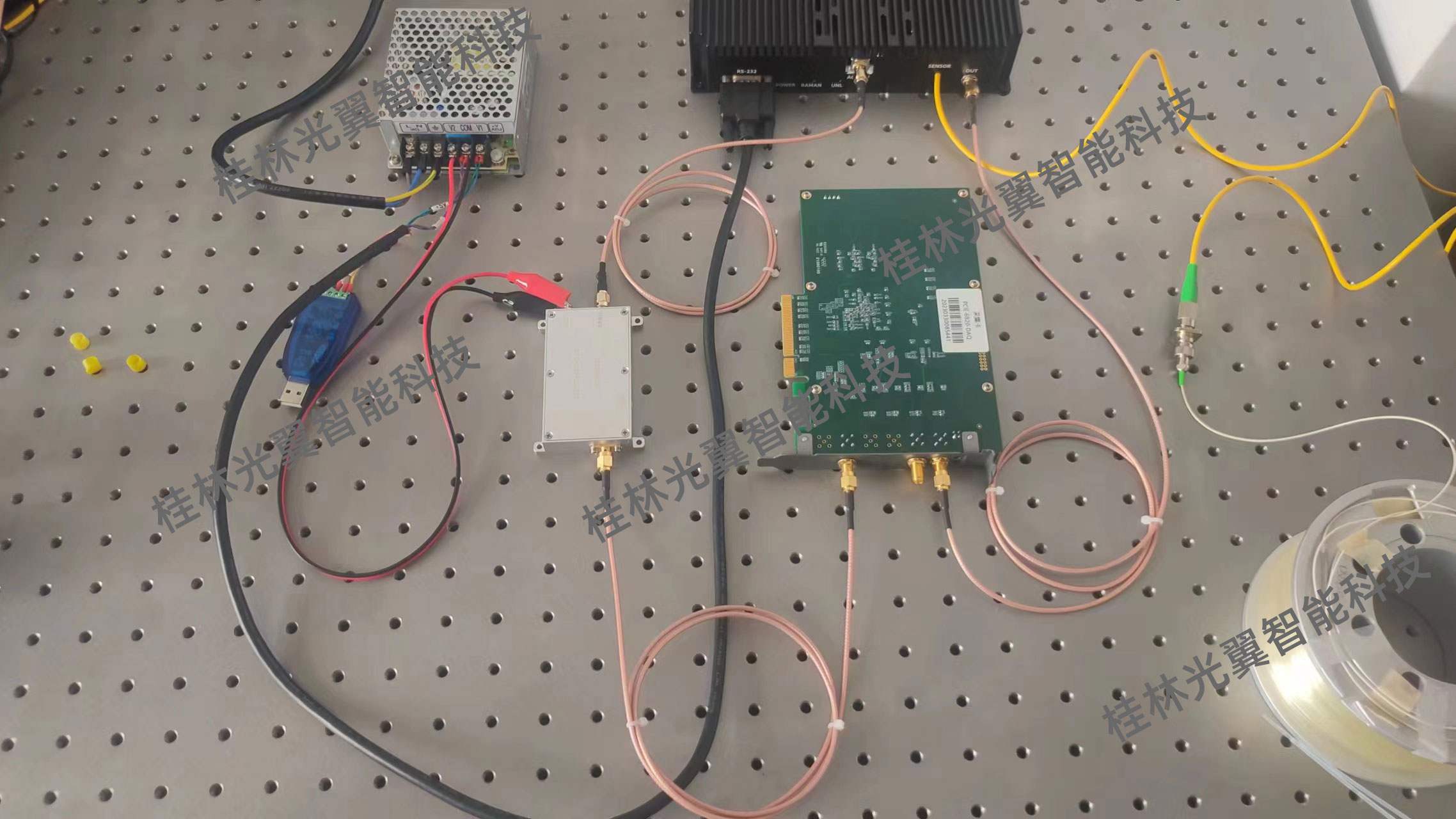

接線實物圖：
DVS、DAS供電接線端口定義
| 接口類型 | 絲印 | 引腳 | 說明 |
|---|---|---|---|
| 插拔式接線端子 | V | 1 | 直流電源+5V供電 |
| G | 2 | 直流電源GND | |
| T | 3 | RS-232發送（DAS一體化模塊發送，連接對端RXD） | |
| R | 4 | RS-232接收（DAS一體化模塊接收，連接對端TXD） | |
| G | 5 | RS-232地 | |
| 射頻接口 | AOM-RF | AOM射頻輸入 | |
| 光纖接口 | Sensor | 接傳感光纖，默認FC/APC接頭 | |
| 輸出接口 | OUT | 模塊輸出電壓信號 |
正常只需要接引腳1，跟引腳2 給模塊供電即可。
AOM驅動是24V供電，一體化模塊是5V供電，不要搞錯。
注意事項
- AOM驅動器的電源連接，主要不要粘連以短路。驅動器電源接口，“中間是正，外殼（邊邊）是負”
- 不要帶電接線（光纖），容易燒壞接頭；光纖接頭用完蓋好保護套。
