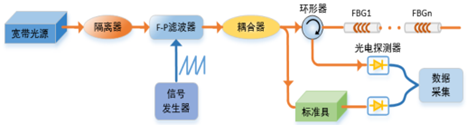

FBG光纖光柵解調原理圖

FBG光纖光柵解調原理圖(來源網絡）

可調諧光纖 F-P 濾波器檢測法根據光纖 F-P 腔的干涉特點實現波長檢測功能。F-P 濾波器是利用光波的干涉實現對波長的選擇，該器件結構簡單，穩定性好，精細度高目調諧速度很快，因此在性能方面能夠滿足在光纖光柵傳感領域的波長檢測中的應用需求但是需要對其溫度引起的非線性效應進行相應的控制補償。

該方案中光源采用ASE帶寬光源，有時候期望高精度然后又方便解調等考慮，直接采用可調諧激光器替代ASE寬帶光源和濾波器。

FBG光纖光柵解調儀需要什么樣的光電探測器

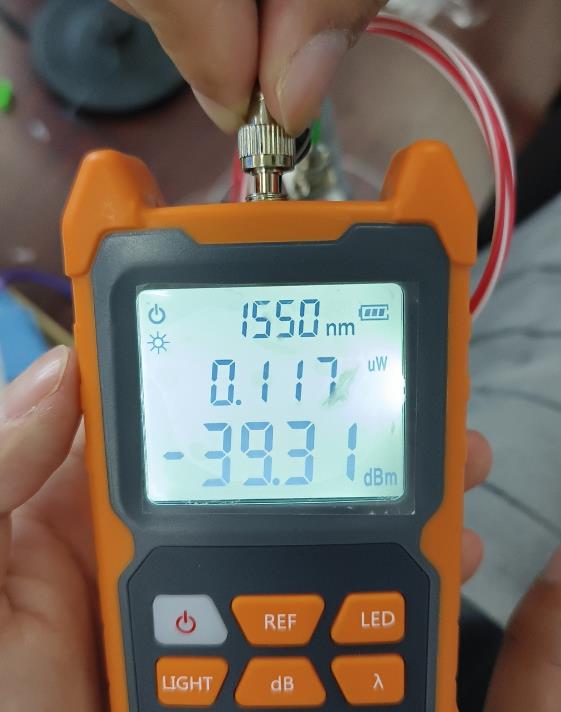

在光纖光柵解調儀中，我們一般采用C波段（1550nm)的波長。輸入方式為光纖輸入。那么進入光電探測器的光功率大概多大呢？根據我們的經驗光源的發射功率在10mW左右的話，光經過光柵后，輸出到光電探測器還有-39dbm（0.1uw)左右這個功率。我們可以選擇APD的光電探測器。
