概述

GY-DAQA-2510 是桂林光翼智能推出的一款高性能DAS專用數據采集卡，具備雙通道1GSps同步觸發(fā)采樣，并自帶AWG功能，可以產生2通道掃頻信號輸出，用于啁啾脈沖調制，作為一款啁啾DAS專用高速數據采集卡，采用PCIe 3.0 x8接口與上位機進行通信，通過采用大容量數據緩存（DDR4）和高速數據傳輸引擎技術，支持原始數據的實時上傳，數據傳輸速率可達5GB/s。采集卡采用雙通道14Bit高速ADC，采樣率1GSps，最高支持52km以上DAS數據采集。內置數字匹配濾波算法，直接上傳脈沖壓縮后的DAS信號，或上傳原始采樣數據，供用戶自行解調。驅動程序具有良好的兼容性，支持windows和Linux多個版本，支持跨平臺使用，方便用戶集成。

規(guī) 格

• 14bits雙通道同步實時采樣
• 1GSps采樣率
• 直流耦合，50Ω輸入阻抗
• 1.36Vpp輸入電壓范圍，5-250MHz模擬帶寬
• 高達88dBc SFDR
• 觸發(fā)輸出脈沖
• PCIe 3.0 x8 高速傳輸接口
• 內置脈沖壓縮匹配濾波算法

應用

• 分布式光纖傳感DAS
• 高性能啁啾DAS
• 光纖傳感
• 激光雷達
• 光學成像OCT掃描
• 無線電
• 遙測

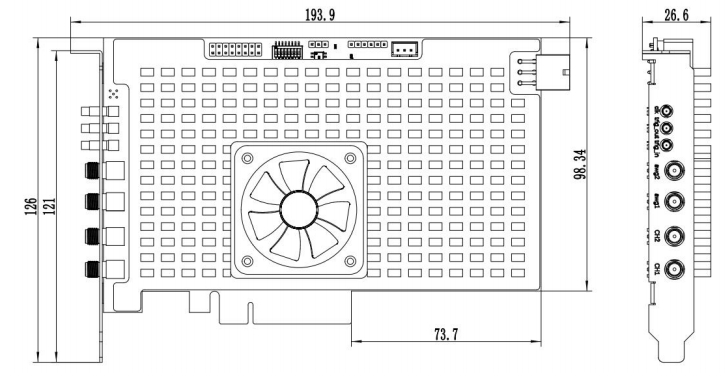

機械尺寸

尺寸：193.9mm(L) x 126mm(W) x 26.9mm(D)

供電及功耗

• 供電電壓：12V（金手指供電）
• 功耗：25W（Max）

溫度范圍

• 工作溫度：-20~60℃
• 存儲溫度：-40~85℃
