RtDAS高性能硬件一體機啁啾型 2米空間分辨率

產品概述：

高性能啁啾型DAS一體機采用啁啾掃頻實現，去除相干衰落問題，并極大的提高了空間分辨率（2m），信噪比更高。

關鍵詞： 啁啾型DAS DAS一體機

產品型號：GY-AIO-RtDAS-10-1000-1

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

相干型DAS的問題

相干型DAS的的主要問題是存在相干衰落和空間分辨率相對低的問題。在常見的相干型DAS系統中采用AOM聲光調制器進行脈沖調制，由于器件上升時間的限制，導致無法調制出足夠窄的脈寬；或者調制出很窄的脈寬，缺存在探測距離不是很長的特點；相干衰落即信號解析過程中需要處理由于衰落而產生的衰落信號，。如何解決這些問題呢？

啁啾掃頻DAS

啁啾掃頻的DAS系統采用掃頻光，而不是用相干型的單脈沖光，結合恰當?shù)慕庹{(diào)算法可以有效的解決了相干衰落的問題。目前基本可以實現2米空間分辨率的高性能參數，使得DAS一些特定的應用場景中擁有出色性能表現。同時啁啾型DAS的反應更為靈敏，對非常微弱的振動亦能感知到。

產品特點

解調速度快，能夠?qū)φ麠l光纜進行實時解調
頻譜信號實時輸出
2米高空間分辨率
相對相干型DAS更為靈敏
數據可以通過TCP服務實時讀取

產品應用

油氣管道監測（防外破、泄漏）
石油石化測量
周界安防
地震監測
高速車倆、軌道交通監測等

產品配置

參數項	參數	備注
監測距離	10km/20km/40km
調制方案	啁啾脈沖
空間分辨率	2m
增強版DAS一體化模塊	GY-AIO-RtDAS-10-1000-1
采集卡	GY-DAQA-2510	14位，1GSps采樣率
操作系統	Windows 10
數據存儲空間	1T高速固態硬盤	可定制
TCP數據服務	支持
解調通道	全域解調	同時解調所有通道

系統截圖

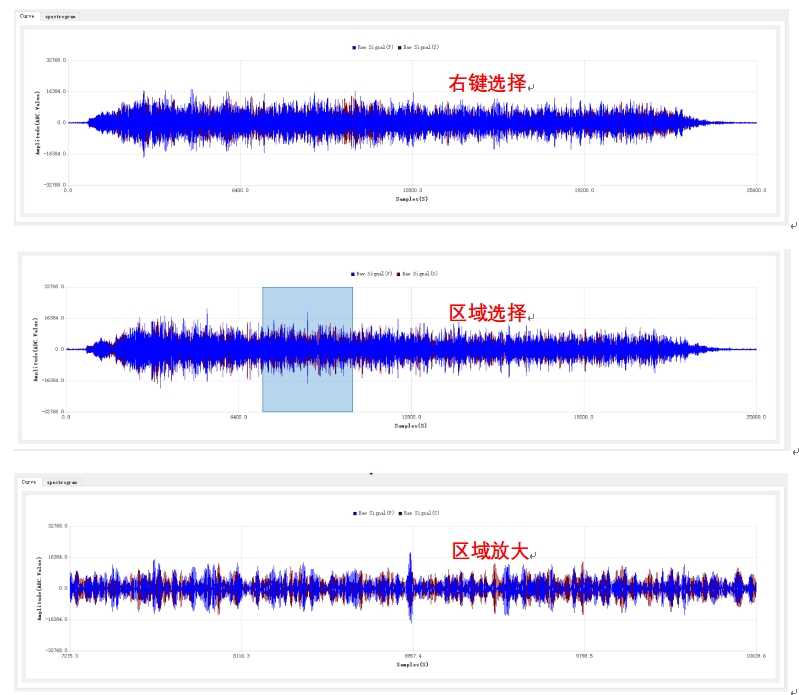

原始曲線顯示

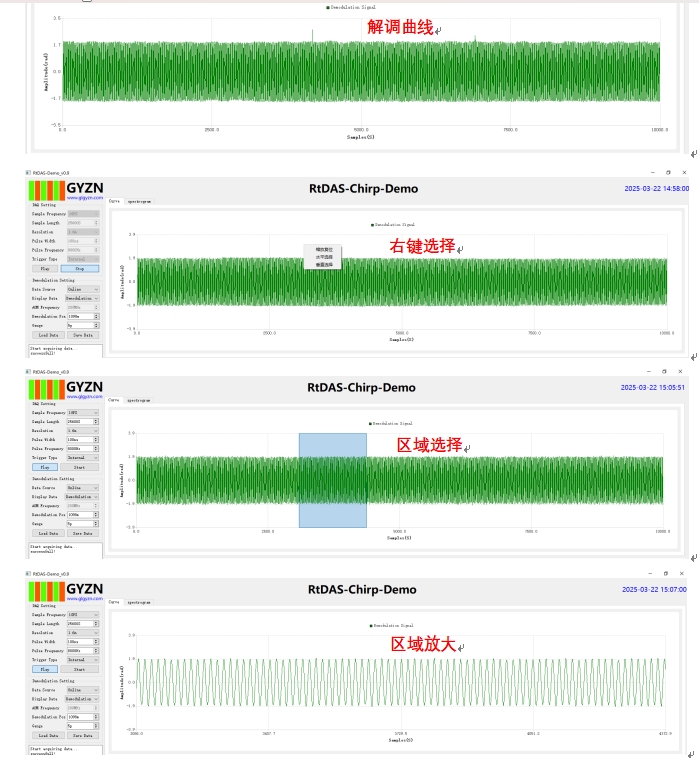

解調曲線顯示

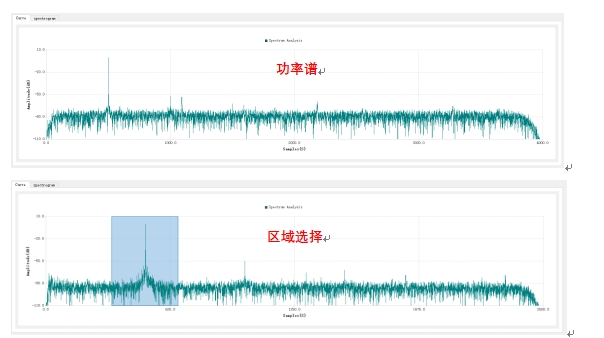

功率譜顯示

DAS方案對比

分布式光纖振動相關產品

DVS/DAS組件	備注	鏈接
分布式光纖振動DVS/DAS硬件一體機	常規硬件一體機	查看
增強型DAS一體機	增強型DAS一體機	查看
啁啾高性能DAS一體機	高性能DAS一體機	查看
分布式光纖DAS一體化模塊	DAS一體化模塊	查看
AOM聲光調制器	AOM	查看
BPD465C 平衡光電探測模塊	平衡探測器	查看
250M采樣DAS專用高速數據采集卡	采集卡	查看
1G高速DAS數據采集卡雙通道帶AWG掃頻源	采集卡	查看

知識擴展

【視頻】高性能啁啾型DAS一體機發布空間分辨率2米

[產品動態] 2025-06-16 23:10:02

關鍵詞：啁啾DAS 掃頻DAS

RtDAS 是桂林光翼智能科技有限公司研發的新型 DAS 設備，采用啁啾脈沖調制方案，與傳統的 DAS 設備相比，其優點在于能夠抑制整段傳感光纖上的衰落噪聲和偏振噪聲，降低信號解調出錯率，具有高靈敏度，可以高保真地還原振動波形，且具備全域?qū)崟r解調能力。
