空間光平衡光電探測器
產品概述：BPD230系列平衡光電探測器采用空間光輸入，適用于空間光路的相干探測光學系統。
產品型號：BPD230
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
平衡光電探測器含有兩個光電二極管和一個低噪聲的跨阻放大器，其中兩個光電二極管相互匹配，可以實現出色的共模抑制比，探測器將兩路探測信號做相減處理，從而消除共模噪聲，這樣可以從干擾噪聲中得到有效信號的微小變化。探測器有兩種光譜范圍可選，分別是400-1000nm和1000-1700nm。
2. 特點
- 覆蓋波長范圍400-1700nm
- 緊湊的外殼
- 出色的共模抑制比
- SMA輸出接頭
3. 應用
- 光譜學
- 光學相干層析
- 外差探測
- 光學延遲測量
4. 規格
| 型號 | BPD230A-10M | BPD230A-75M | BPD230A-200M | BPD230A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波長范圍 | 320-1000nm | |||
| 輸入接口 | 自由空間 | |||
| 響應度 | 0.5A/W @760nm | |||
| 光敏面 | 0.4mm | |||
| 共模抑制比 | >25dB | |||
| 帶寬a | DC-10MHz | DC-75MHz | DC-200MHz | DC-400MHz |
| 上升時間a | 36ns | 4.5ns | 2ns | 1ns |
| 跨阻增益b | 1MV/A | 165kV/A | 28.6kV/A | 10kV/A |
| 飽和光功率 | 8uw | 48uw | 280uw | 800uw |
| 噪聲電壓a | 10mV RMS | 8mV RMS | 4mV RMS | 3.5mV RMS |
| 噪聲等效功率c | 4.7pW/√Hz | 16.1pW/√Hz | 13.9pW/√Hz | 84pW/√Hz |
| 型號 | BPD230C-5M | BPD230C-50M | BPD230C-150M | BPD230C-300M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波長范圍 | 1000-1700nm | |||
| 輸入接口 | 自由空間 | |||
| 響應度 | 0.9A/W @1550nm | |||
| 光敏面 | 0.2mm | |||
| 共模抑制比 | >25dB | |||
| 帶寬a | DC-5MHz | DC-50MHz | DC-150MHz | DC-300MHz |
| 上升時間a | 2.2ns | |||
| 跨阻增益b | 30kV/A | |||
| 飽和光功率 | 148uw | |||
| 噪聲電壓a | 4mV RMS | |||
| 噪聲等效功率c | 30.5pW/√Hz | |||
| 型號 | 探測器公共參數 |
|---|---|
| 最大輸出幅度a | ±2.0V |
| 工作電壓 | ±12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于50Ω負載
b 對于高阻負載
c DC-100MHz

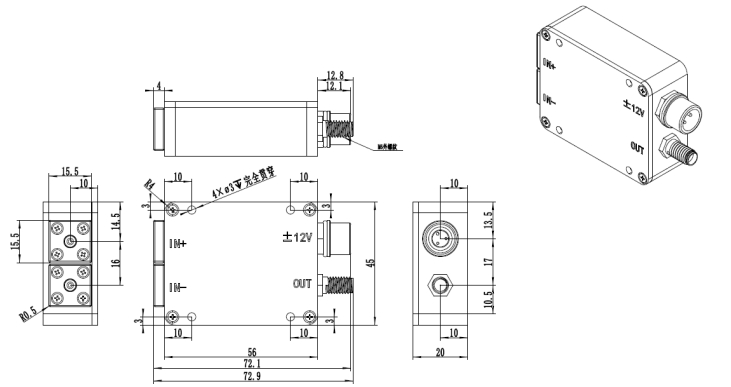

5. 機械尺寸
6. 響應曲線
