DVS分布式光纖振動監測系統
系統簡介
分布式光纖振動監測系統基于相位敏感光時域反射技術（Φ-OTDR）
分布式光纖振動及溫度監測埋地管道信息監測系統，該系統包括數據采集模塊、信號放大模塊、信號采集模塊、信號分析模塊、上位機、參考光纖和模式識別模塊。信號采集模塊分別與參考光纖和信號放大模塊連接；信號放大模塊與數據采集模塊連接；上位機分別與數據采集模塊和參考光纖連接；信號分析模塊和上位機連接；模式識別模塊與信號分析模塊連接。
[產品動態] 2025-03-16 03:31:59
我們研發了一款小尺寸的網口型DVS采集卡，采集卡長寬高尺寸為：100毫米x70毫米x20毫米，跟一張名片差不多大小。由于該采集卡尺寸非常小，非常適合用于便攜式的DVS設備，例如光纜尋線儀產品，采集卡具有100M采樣率，12位高速采樣。
【視頻】分布式光纖DAS和DVS如何安裝接線
[知識科普] 2023-12-17 10:11:16
DAS跟DVS系統如何安裝接線，需要準備電源供電為5V跟24V，然后采集卡為PCIe接口的，需要安裝到電腦上，需要先安裝驅動，根據視頻進行模塊跟采集卡的接線。
DVS解調方法之差分解調算法和濾波解調算法庫
[產品動態] 2023-12-07 00:56:04
分布式光纖振動DVS系統采用差分算法會導致系統很多誤報及漏報，更好的解調算法是濾波算法
【視頻】拉曼放大器解決分布式光纖DAS系統信噪比低的問題
[產品動態] 2023-11-22 12:47:17
拉曼放大器通過傳輸介質實現拉曼信號光放大，EDFA放大之后再用拉曼進行二次放大，可以很好的提高系統的信噪比。
快速搭建方案推薦模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |
光纖振動監測DVS一體化模塊 | 距離：20km/40km, 通道數：1; DVS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器，拉曼放大器，高信噪比探測模塊，只需要搭配一個高速的數據采集卡就可以組成一套DVS分布式振動測量系統 |
|
DAS光纖聲波監測模塊 | 距離：20km/40km, 通道數：1; DAS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器，拉曼放大器，高信噪比探測模塊，只需要搭配一個高速的數據采集卡就可以組成一套DAS分布式聲波監測系統 |
 |
DVS專用高速數據采集卡 | 100MSps采樣率，12bits，DVS專用采集卡，帶指數放大、平均、濾波、功率統計等算法 |
 |
1GSps高速采集卡 | 1GSps采樣率，16bits雙通道同步實時采樣，支持原始數據的實時上傳 |
 |
DVS硬件一體機 | 適合主要關注軟件實現跟算法的客戶；不想自己動手安裝電源，工控機以及設計機箱等 |
技術支持：黃工 13427781756 (微信同號，可掃碼）
WhatsApp：+8613427781756
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
完整自搭建方案推薦模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |
1550nm窄線寬激光器 | 1550nm, 線寬:3k, 輸出20mW |
 |
EDFA+拉曼放大集成模塊 | 型號：GY-EDFA-PL-RA ，EDFA放大，帶拉曼，帶回光 |
|
EDFA+PIN高信噪比探測器 | 型號：GY-EDFA-PA-PIN，EDFA小信號放大 + PIN探測 |
 |
平衡光電探測器 | 型號：BPD465C 系列，帶寬：50M/200M |
 |
AOM聲光調制器 | 1550nm, 帶寬80M/200M |
 |

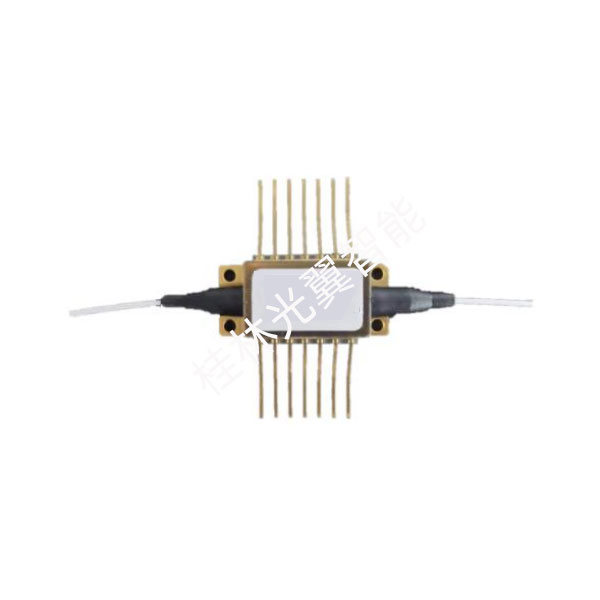

SOA半導體光放大器 | 1550nm, 15dBm, 25dB, 蝶形SOA |
